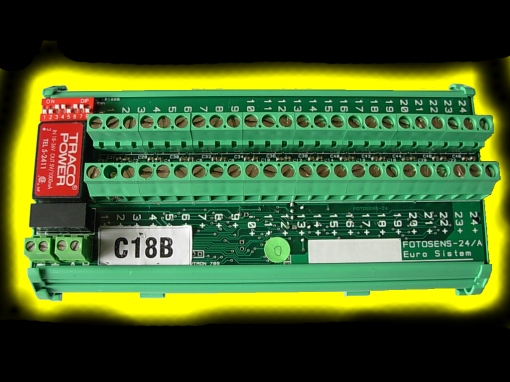

Modulo sensori corrente a 24 canali ad effetto Hall, per stringhe di pannelli fotovoltaici.

FOTOSENS-24
con interfaccia RS485 protocollo MODBUS

Il sistema è assimilabile ad un amperometro a 24 canali, in grado di leggere una corrente continua tra 0 e 20Acc, con interfaccia RS485 (1200-115200 bps),  protocollo MODBUS  RTU (indirizzi 0-31).

MODO OPERATIVO



Il modulo acquisisce continuamente i dati di corrente da tutti i canali e trasmette la misura del canale richiesto.




CARATTERISTICHE TECNICHE
ALIMENTAZIONE  24Vcc (18-36Vcc) - 0,15A max    isolata
MICROPROCESSORE STM32F101C4T6
INTERFACCIA RS485 con isolamento galvanico
SENSORE effetto HALL con isolamento 1500Vac  (IEC60950)
Misura CORRENTE 0-20A  ±2% f.s.


ALTRI COMPONENTI DEL SISTEMA

FOTOVOLT-16 Modulo acquisizione tensioni
