Rivelatore di giusta SEQUENZA FASI

RSF

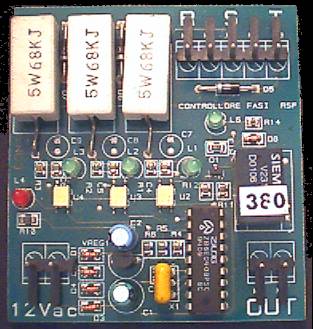

La scheda RSF permette di monitorare la sequenza e la presenza delle tre fasi della rete 230/400Vca. L'uscita del relé si chiude se sono presenti le tre fasi nella giusta sequenza. Un'isteresi abbastanza lunga evita false interpretazioni nella fase di spunto del motore. Il rivelatore vieno fornito in due versioni: RSF/400 e RSF/230, il suffisso indica la tensione del sistema.

 Cinque LED indicano lo stato del rivelatore:

*   L1 (verde):  presenza fase L1;
*   L2 (verde):  presenza fase L2;
*   L3 (verde):  presenza fase L3;
*   L4 (rosso):  scheda alimentata;
*   L5 (verde):  attivo relé d'uscita.

CARATTERISTICHE TECNICHE
