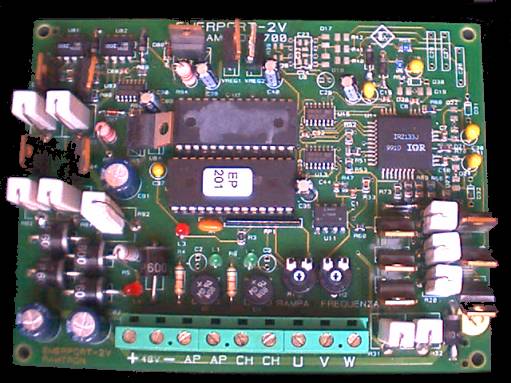

Questo inverter d'emergenza viene alimentato da una tensione continua di 48V che viene duplicata al suo interno per consentire un'uscita trifase picco/picco di 96Vca, per evitare che motori piccoli di tensioni nominali elevate vadano in stallo. Può viceversa capitare di avere a che fare con motori di 48Vca che, normalmente, sarebbero sovradimensionati: interviene quindi il regolatore di tensione d'uscita, trimmer sinistro, che permette di ridurla fino a 48Vpp. La frequenza viene regolata dall'apposito trimmer da un minimo di 5Hz ad un massimo di 40Hz. I due comandi AP (apertura) e CH (chiusura) si attivano quando viene applicata loro una tensione di 48Vcc: un ponte raddrizzatore rende possibile l'inversione senza conseguenze della polarità del comando. Quattro LED indicano lo stato dell'inverter: * L1
(verde): comando di
apertura; |
 |
